穿越式红外热成像对建筑物进行缺陷检测

应用方案—穿越式红外热成像对建筑物进行缺陷检测

许多建筑物遭受围护结构中的缺陷的困扰,例如缺少隔热,热桥,裂缝和湿气问题。红外热成像技术是一种可以帮助识别此类缺陷的技术。但是,评估建筑物围护结构有不同的方法。穿越式红外热成像是一种新兴的方法,是使用车载热像仪来测量,因此就像汽车驶过,被称为穿越式,可用于捕获外部建筑物标高的单个热图像。与传统的步行式红外热成像技术相比,它执行起来效率更高,成本更低。

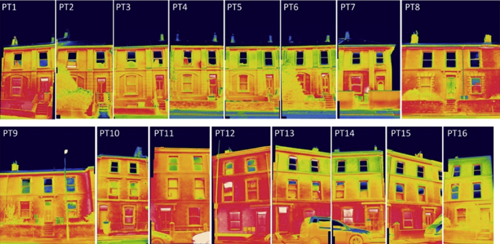

图为传统的红外热像图

本研究定性比较了穿越式热成像和步行式热成像两种成像方法,检查了英格兰西南部的122套住宅。结果表明,使用穿越式红外热成像技术检测到的缺陷要多得多,内部检查产生的缺陷数量最多。而传统的步行式热成像仅观察到电导率和通风热损失。

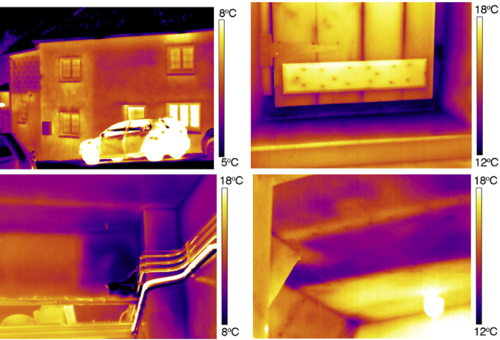

图为穿越式红外热像图

除了对建筑热成像技术的众所周知的限制外,还发现了一些其他限制。这些包括未知的占用行为,包括单高程分析,固定视角,高程方向变化,空间分辨率降低以及从一个住所到另一个住所的短暂气候条件变化。

在此基础上,如果建筑物的缺陷是调查的主要目标,则应选择穿越式热成像技术。尽管本研究的是定性分析而不是定量分析,表面温度读数将受到所确定的局限性的影响,因此也不可能基于来自单个标高的信息对是否存在缺陷或总导热率做出概括性的陈述。

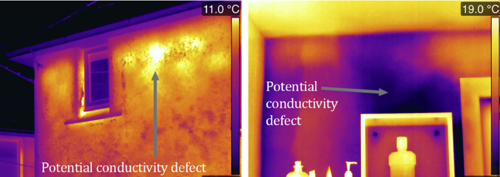

图为潜在的电导率缺陷

本文的研究构成了对新的热成像方法学的大规模研究的一部分,以改进建筑物中的缺陷检测。

参考资料:

Matthew Fox, Steve Goodhew, Pieter De Wilde, et al. Building defect detection: External versus internal thermography [J]. Building and Environment, 105:317-331, 2016.
